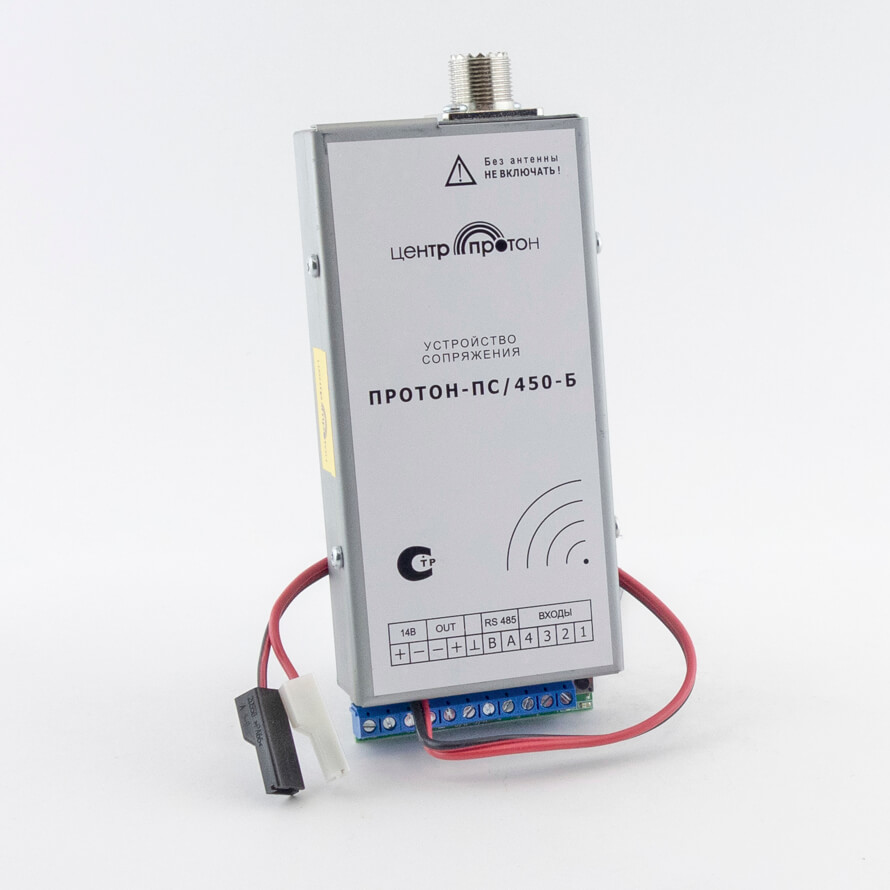

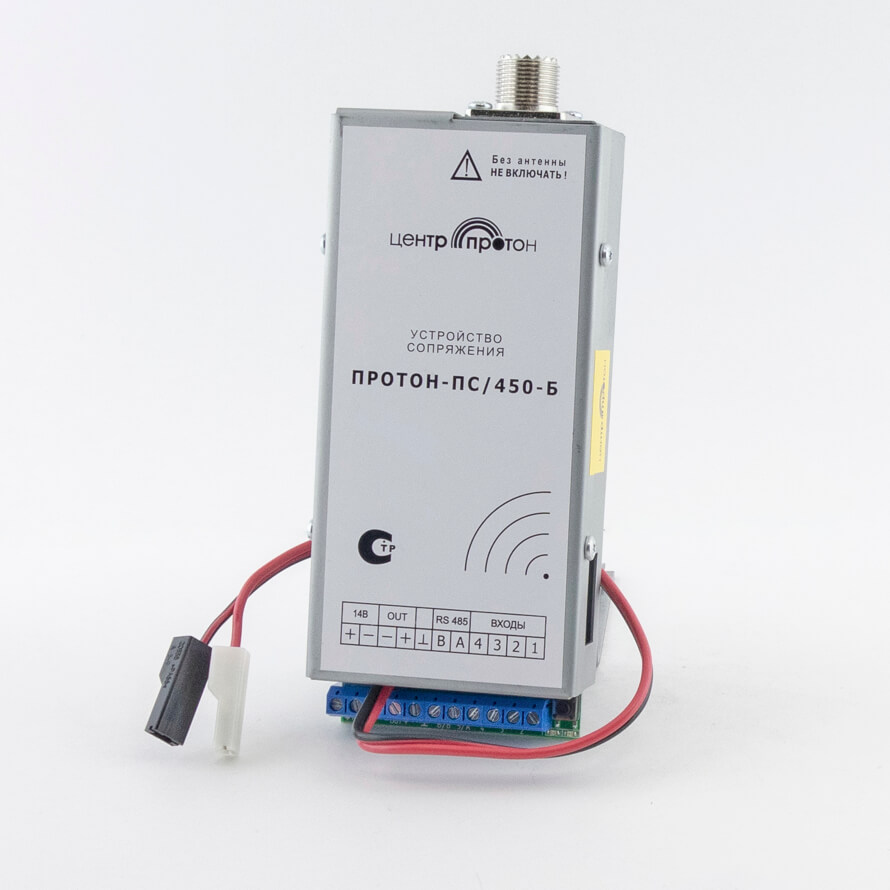

УС Протон-ПС/450-Б

Узнать цену Мой заказ

Описание

Устройство сопряжения обеспечивает прием сообщений от интегрированной системы охраны “Орион” производства ЗАО НВП “Болид” и передачу данных сообщений на ПК «Протон» по радиоканалу на частоте 403-470 МГц. Устройство обеспечивает контроль канала связи передачей сообщений «Тест».



Назначение

Устройство предназначено для передачи сообщений от интегрированной системы охраны “Орион” производства ЗАО НВП “Болид” на программный комплекс ПК «Протон» по радиоканалу на частоте 403-470 МГц.



Каналы связи

  • Радиоканал с частотой 403-470 МГц.

  • Прием сообщений от приемно-контрольных приборов интегрированной системы охраны «Орион»: ПКП «Сигнал-20» (версия выше 1.54), ПКП «Сигнал-20П SMD», ПКП «Сигнал-20М», ПКП «Сигнал-10», ПКП «С2000-4» и от контроллера двухпроводной линии «С2000-КДЛ».
  • Устройство сопряжения обеспечивает контроль двух шлейфов сигнализации. Количество состояний каждого ШС - три (нормально-замкнут, нормально-разомкнут, шлейф с оконечным сопротивлением 2,2 кОм).
  • Информативность: 192 вида сообщений от ПКП системы «Орион»; 13 видов собственных сообщений.
  • Подключение резервного АКБ напрямую к устройству сопряжения.
  • Кнопка “Тест” для проверки канала связи.
  • Устройство сопряжения обеспечивает отображение режимов работы с помощью светодиода «Передача» красного цвета и светодиода «Тест» зеленого цвета.
  • Питание от источника постоянного тока с выходным напряжением в диапазоне от 10,8 до 14,3 В и максимальным током не менее 1,5 А.
  • Для питания УС мы выпускаем импульсный источник питания УО («ИП УО»). Диапазон напряжений сетевого питания 100-250 В переменного тока. Выходное напряжение - 14В постоянного тока.

Напряжение питания, В от 10,8 до 14
Потребляемый ток, А, не более:
- в дежурном режиме
- в режиме передачи
0,08
1,5
Номинальное напряжение резервного АКБ, В 12
Ток заряда резервного АКБ, А 0,3
Интерфейс связи с ИСО “Орион” RS-485
Количество подключаемых приборов 16
Режим работы в ИСО “Орион” Ведущий или ведомый
Количество шлейфов сигнализации 2
Рабочая частота, МГц нижний поддиапазон 403 – 440
верхний поддиапазон 440 - 470
Класс излучения 12K0F1D 9K6F1D
Частотный разнос между каналами, кГц 25 12,5
Максимальная девиация частоты в диапазоне модулирующих частот от 1,0 до 1,5 кГц, кГц, не более 3,5 2,5
Ширина полосы частот излучения, кГц, не более, на уровне минус 30 дБ 16,0 11,8
Мощность несущей частоты, Вт, при напряжении питания (13,8 ±0,2) В 5,5 ± 1,5
Номинальное волновое сопротивление для подключения антенно-фидерного устройства, Ом 50
Диапазон рабочих температур, °С от минус 25 до плюс 50
Габаритные размеры, мм, не более 170x71x30
Масса, кг, не более 0,3
