Антенна СР-410

Версия для печати

Мой заказ

Закрыть


Важно! Пункты отмеченные звёздочкой ( * ) — необходимо заполнить








Антенна СР-410

Узнать цену Мой заказ

Описание

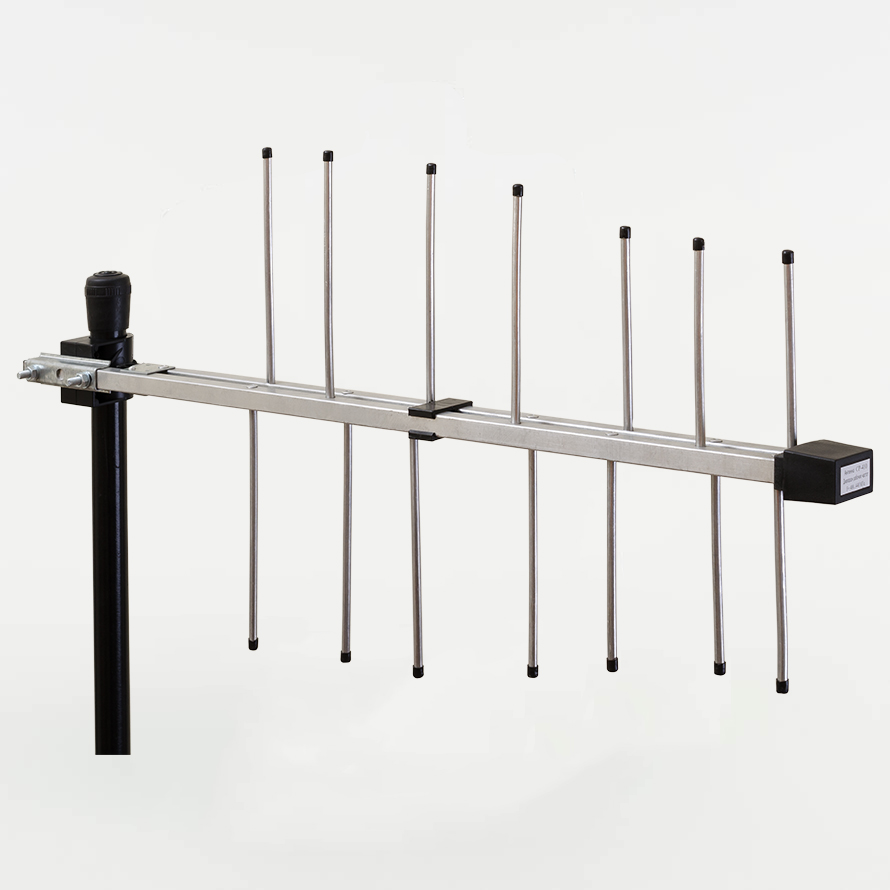

Объектовая направленная антенна СР-410 предназначена для использования снаружи помещений в составе радиостанций и радиоканальных систем передачи сообщений в диапазоне UHF 403–470 МГц.



Назначение

Объектовая направленная антенна СР-410 предназначена для использования снаружи помещений в составе радиостанций и радиоканальных систем передачи сообщений в диапазоне UHF 403–470 МГц. Имеет два исполнения: СР-410-1, СР-410-2. Антенна предназначена для использования снаружи помещений в составе радиостанций и радиоканальных систем передачи сообщений в диапазоне UHF.



Каналы связи

Антенна СР-410 работает на частоте 403–470 МГц.



  • Объектовая. Используется на охраняемом объекте для организации связи с пультовым оборудованием и ретранслятором. Наружная. Установленная, например, на крыше или на стене дома даст значительный выигрыш в дальности радиосвязи между объектом и ПЦН (или ретранслятором). Направленная. При передаче в выбранном направлении обеспечивает усиление около 7,15 дБи, что может увеличить дальность радиосвязи в свободном пространстве в 1,5 раза по сравнению с антенной с круговой диаграммой направленности. Рекомендуемые типы кабелей для монтажа антенны: RG-8X и РК50-4.8-39; разъемы: под пайку U-113/5D NGB или обжимной U-111/5D NGD (требует обжимной инструмент).



  • Тип антенны

    логопериодическая

    Диапазон рабочих частот, МГц

    403-470

    КСВ в рабочем диапазоне частот, не более

    1,5

    Входное сопротивление, Ом

    50

    Максимальная мощность, Вт

    200

    Ширина главного лепестка диаграммы направленности в Е-плоскости по уровню -3 дБ, град, не более

    60

    Ширина главного лепестка диаграммы направленности в H-плоскости по уровню -3 дБ, град, не более

    100

    Соотношение вперед/назад, дБ, не менее

    15

    Коэффициент усиления, дБи, не менее

    7,15

    Диапазон температур эксплуатации антенны

    от -35 до +50 ºС

    Габаритные размеры

    СР-410-1 400–450МГц 700×344×55; СР-410-2 450–470МГц 700×328×55

    Масса, кг, не более

    0,45
