АНтенна СР-170

Версия для печати

Мой заказ

Закрыть


Важно! Пункты отмеченные звёздочкой ( * ) — необходимо заполнить

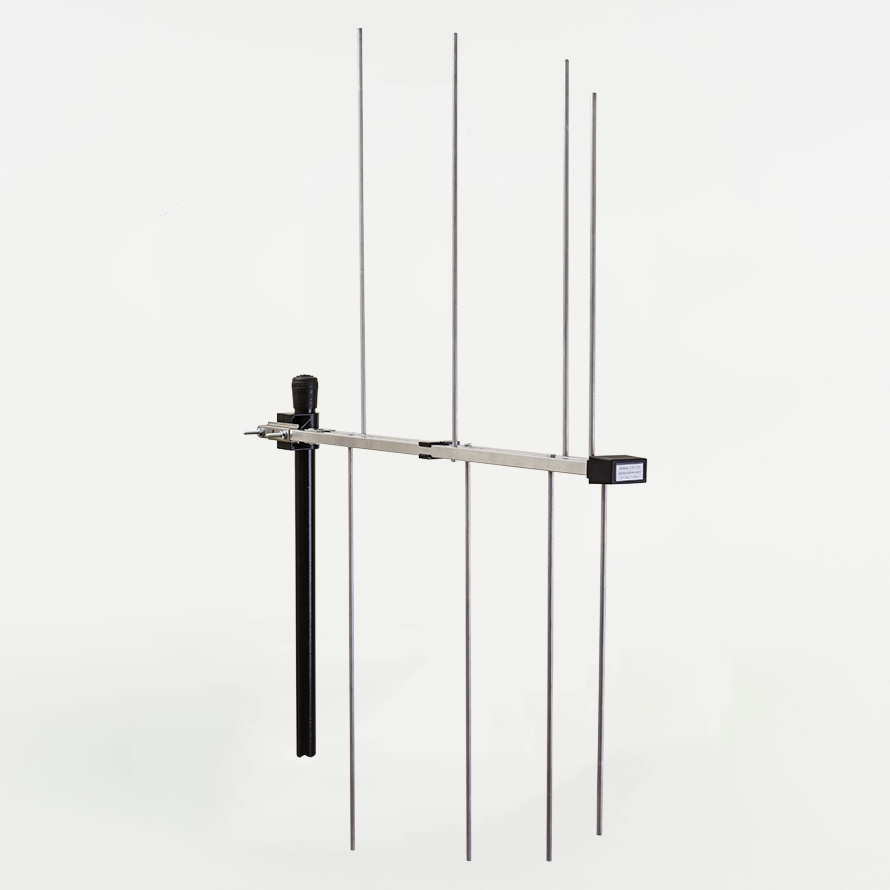

Антенна СР-170;

Узнать цену Мой заказ

Описание

Антенна СР-170; - антенна по радиоканалу базовой комплектации. Предназначена для работы с оборудованием торговых марок «Протон» и «Радиус». Установка антенны на объекте занимает минимум времени. Оптимальное соотношение цена-качество. Длина кабеля не влияет на работоспособность антенны.



Назначение

Базовая антенна предназначена для использования в составе РСПИ «Протон» и «Радиус», а также для любых других систем приема и передачи сообщений в диапазоне VHF (144–176 МГц). Рекомендуется для приема сообщений на ПЦН и ретранслятор.



Каналы связи

Антенна СР-170; работает на частоте 144-176 МГц.



  • Объектовая. Используется на охраняемом объекте для организации связи с пультовым оборудованием и ретранслятором. Наружная. Установленная, например, на крыше или на стене дома даст значительный выигрыш в дальности радиосвязи между объектом и ПЦН (или ретранслятором). Направленная. При передаче в выбранном направлении обеспечивает усиление около 6,2 дБи, что может увеличить дальность радиосвязи в свободном пространстве в 1,5 раза по сравнению с антенной с круговой диаграммой направленности. Рекомендуемые типы кабелей для монтажа антенны: RG-58А/U (аналог РК50-3-13), RG-8X (аналог РК 50-7-11), RG-213/U (аналог РК 50-7-11).


  • Тип антенны  логопериодическая
    Диапазон рабочих частот, МГц 148 – 173
    КСВ в рабочем диапазоне частот, не более 1,6
    Входное сопротивление, Ом 50
    Максимальная мощность, Вт 200
    Ширина главного лепестка диаграммы на-
    правленности в Е-плоскости по уровню -3 дБ,
    град., не более    		 70
    Ширина главного лепестка диаграммы на-
    правленности в H-плоскости по уровню -3 дБ,
    град., не более    		 130
    Соотношение вперед/назад, дБ, не менее 11
    Коэффициент усиления, дБд, не менее 4
    Диапазон температур эксплуатации антенны от -35 до +50 ºС
    Габаритные размеры, без кронштейна, мм 1000х680х55
    Масса, кг, не более 0,5
