Устройство индикации «Протон УИ-8»

Область применения устройства: централизованная и автономная охрана зданий и сооружений (магазинов, квартир, офисов, складских помещений, гаражей, учреждений, предприятий) от несанкционированных проникновений и пожаров. Устройство является дополнительным устройством индикации и применяется только с УОО.

Устройство предназначено для:

• овместной работы с УОО «Протон-4», УОО «Протон-4G», УОО «Протон-4К», УОО «Протон-4К/G»;
• для световой индикации состояния шлейфов, отображения режимов работы УОО с помощью двухцветных светодиодов;
• звуковой сигнализации режимов работы УОО с помощью встроенного пьезоизлучателя.

Устройство обеспечивает:

• отображение текущего состояния каждого из восьми шлейфов сигнализации УОО (далее – ШС) на двухцветных светодиодах устройства «1», «2», «3», «4», «5», «6», «7», «8»;
• отображение текущего состояния режимов работы УОО на двухцветных светодиодах устройства «ПОЖАР/НЕИСПР», «СЕТЬ/АКБ», «ТРЕВОГА/ОХРАНА»;
• звуковое отображение режимов работы УОО с помощью встроенного пьезоизлучателя устройства.

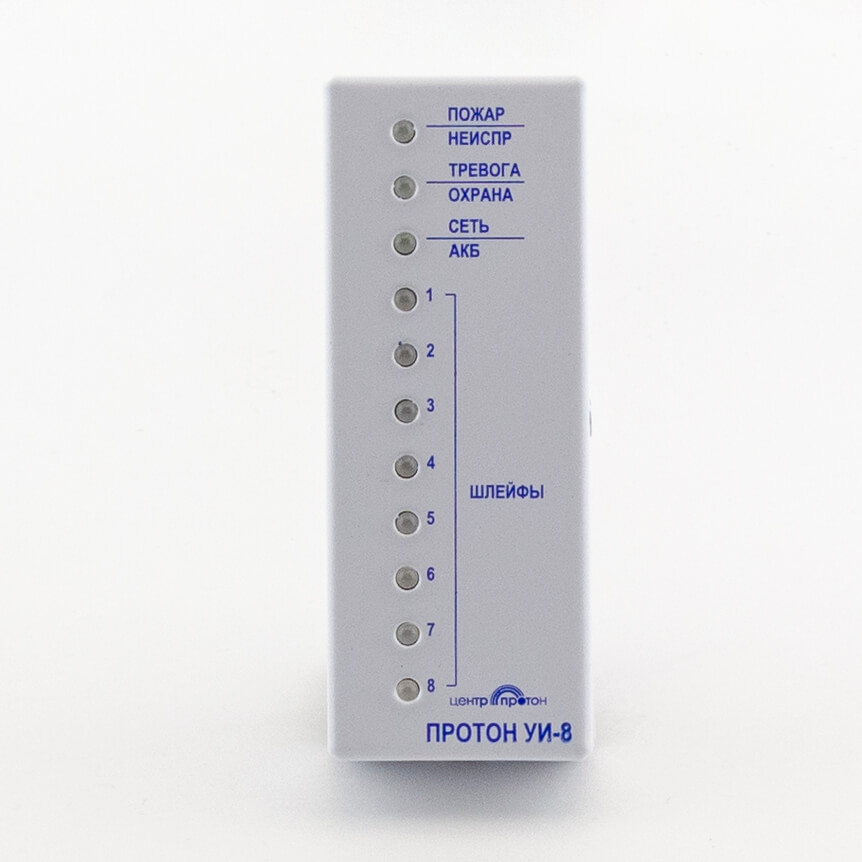

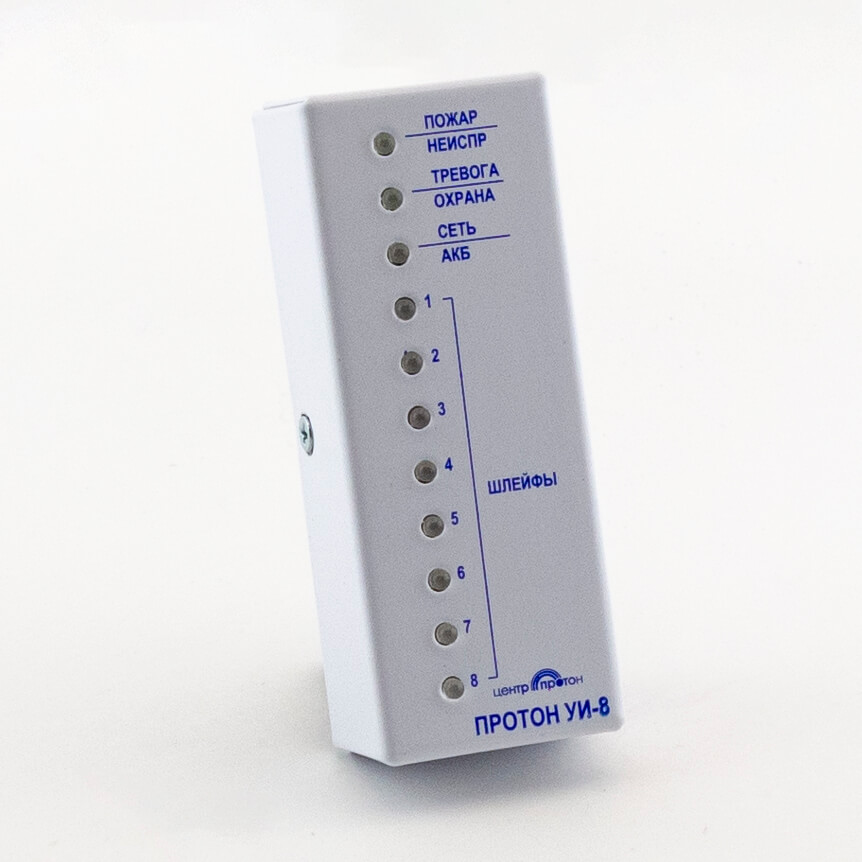

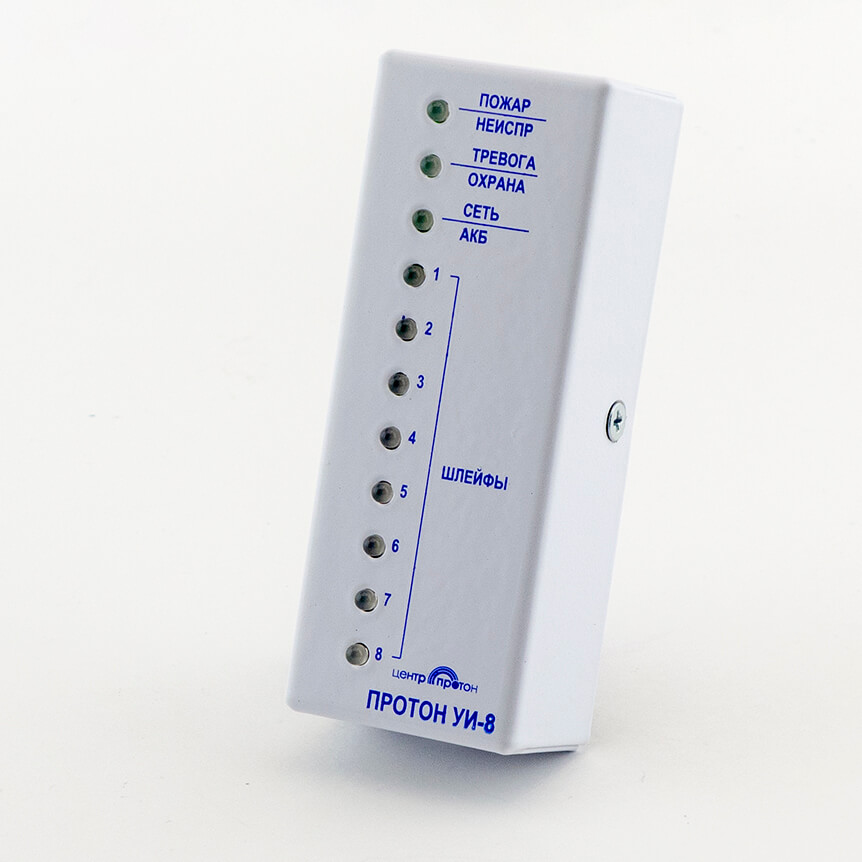

На передней панели устройства размещаются 11 двухцветных светодиода:

• светодиоды шлейфов «1», «2», «3», «4», «5», «6», «7», «8» отображают текущее состояние соответствующего ШС УОО;
• светодиод «ПОЖАР/НЕИСПР» отображает состояние пожарной тревоги и неисправности УОО;
• светодиод «ТРЕВОГА/ОХРАНА» отображает состояние УОО;
• светодиод «СЕТЬ/АКБ» отображает состояние напряжения АКБ и сети УОО.

Устройство сохраняет свои характеристики в диапазоне питающих напряжений от 8,0 до 14,0 В.

Потребляемый ток от УОО при всех включенных светодиодах не превышает 50 мА.

Устройство подключается к УОО по линии интерфейса 1-wire. Удаление от УОО – не более 100 метров при сечении соединительного провода не менее 0,2 мм².

Время готовности устройства к работе после включения питания не превышает 10 с.

Габаритные размеры устройства не более (92*35*25) мм.

Масса устройства – не более 0,15 кг.
