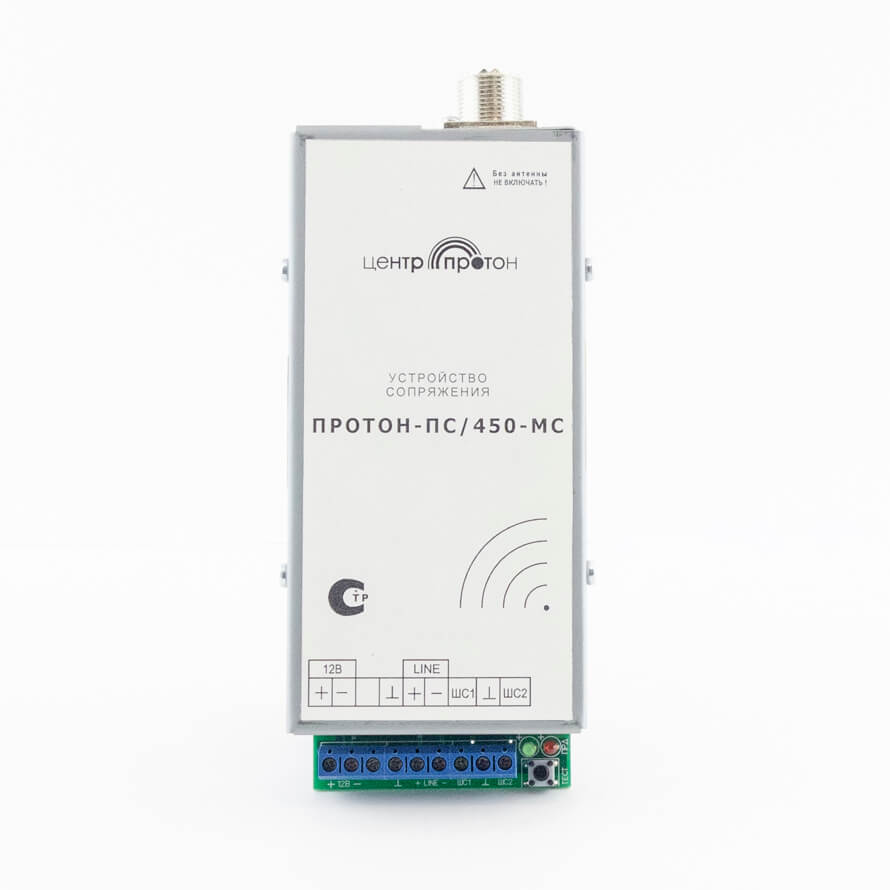

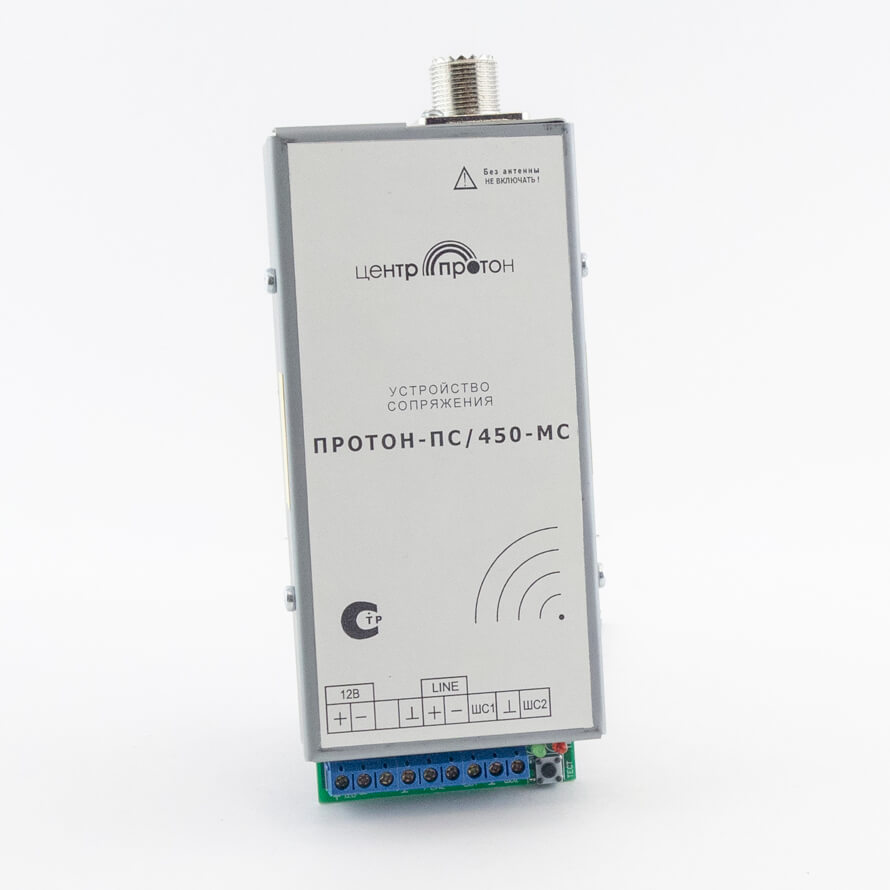

УС Протон-ПС/450-МС

Узнать цену Мой заказ

Описание

Устройство сопряжения обеспечивает прием сообщений от приемно-контрольного прибора, имеющего в своем составе телефонный дозваниватель, работающий в формате Ademco CONTACT ID или 4+2 Express и передачу данных сообщений на ПК «Протон» по радиоканалу на частоте 403-470 МГц. Устройство обеспечивает контроль канала связи передачей сообщений «Тест».



Назначение

Устройство предназначено для передачи сообщений от объектового оборудования с телефонным дозванивателем, работающего в формате Ademco CONTACT ID или 4+2 Express (Болид С200-ИТ, Caddx NX-4, Caddx NX-6, Caddx NX-8, Power Max, Power Max+, Napco XP-400, Napco XP-600, DSC РС585, Vista и т.п.) на программный комплекс ПК «Протон» по радиоканалу на частоте 403 - 470 МГц.



Каналы связи

  • Радиоканал с частотой 403-470 МГц

  • Устройство сопряжения совместимо с такими панелями, как Болид С2000-ИТ, Caddx NX-4, Caddx NX-6, Caddx NX-8, Power Max, Power Max+, Napco XP-400, Napco XP-600, DSC РС585, Vista или любыми другими панелями, имеющими телефонный дозваниватель, работающий в формате Ademco CONTACT ID или 4+2 Express.
  • Выходы телефонного дозванивателя панели подключаются к входам «- LINE +» устройства сопряжения.
  • Устройство сопряжения обеспечивает контроль двух собственных шлейфов сигнализации
  • Кнопка “Тест” для проверки канала связи.
  • Устройство сопряжения обеспечивает отображение режимов работы с помощью светодиода «Передача» красного цвета и светодиода «Тест» зеленого цвета.

Напряжение питания, В от 10 до 14
Потребляемый ток, А, не более:
- в дежурном режиме
- в режиме передачи
0,08
1,5
Номинальное напряжение резервного АКБ, В 12
Ток заряда резервного АКБ, А 0,3
Протокол приема данных Ademco CONTACT ID, 4+2 Express
Количество шлейфов сигнализации 2
Рабочая частота, МГц нижний поддиапазон 403 – 440
верхний поддиапазон 440 - 470
Класс излучения 12K0F1D 9K6F1D
Частотный разнос между каналами, кГц 25 12,5
Максимальная девиация частоты в диапазоне модулирующих частот от 1,0 до 1,5 кГц, кГц, не более 3,5 2,5
Ширина полосы частот излучения, кГц, не более, на уровне минус 30 дБ 16,0 11,8
Мощность несущей частоты, Вт, при напряжении питания (13,8 ±0,2) В 5,5 ± 1,5
Номинальное волновое сопротивление для подключения антенно-фидерного устройства, Ом 50
Диапазон рабочих температур, °С от минус 25 до плюс 50
Габаритные размеры, мм, не более 170x71x30
Масса, кг, не более 0,3
