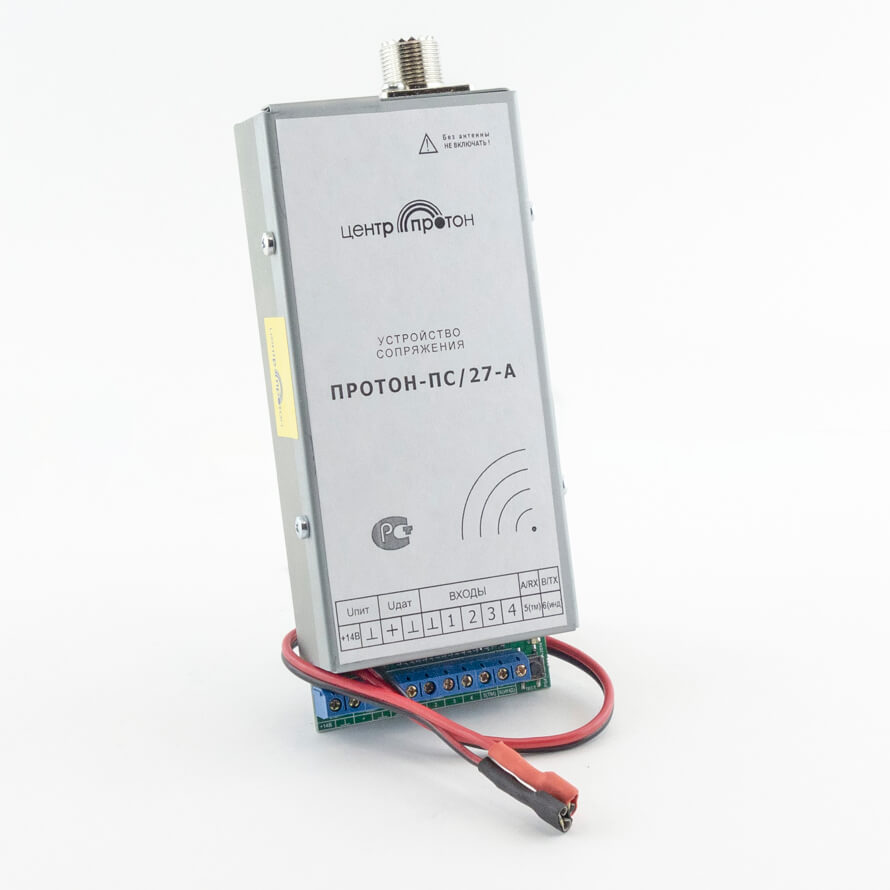

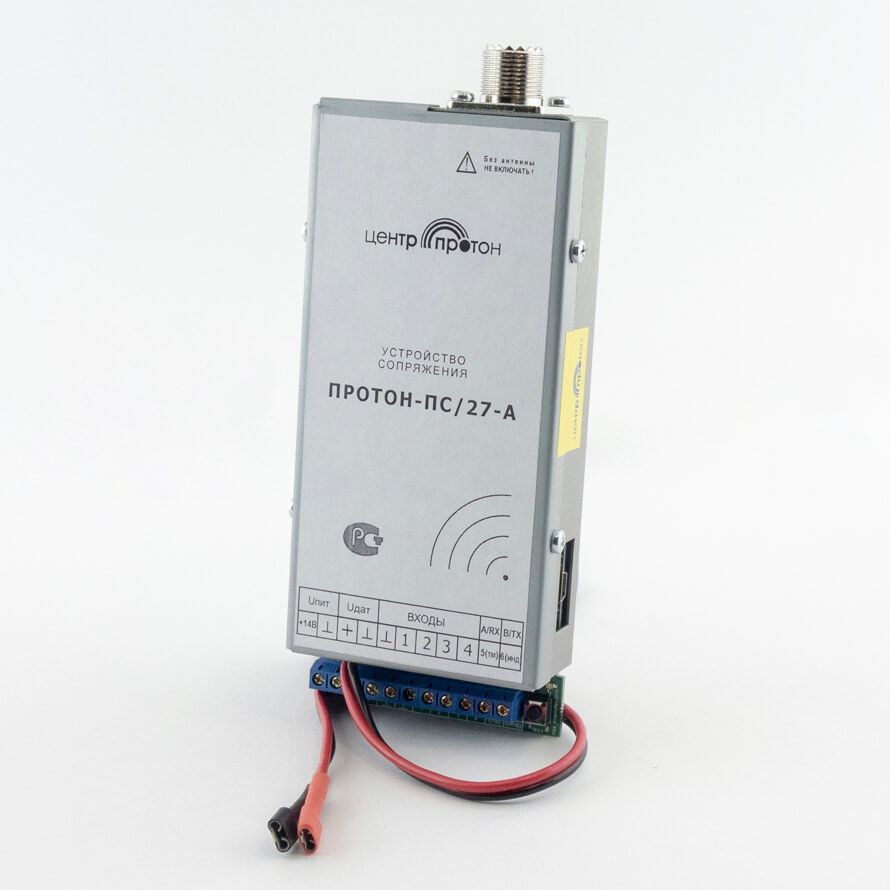

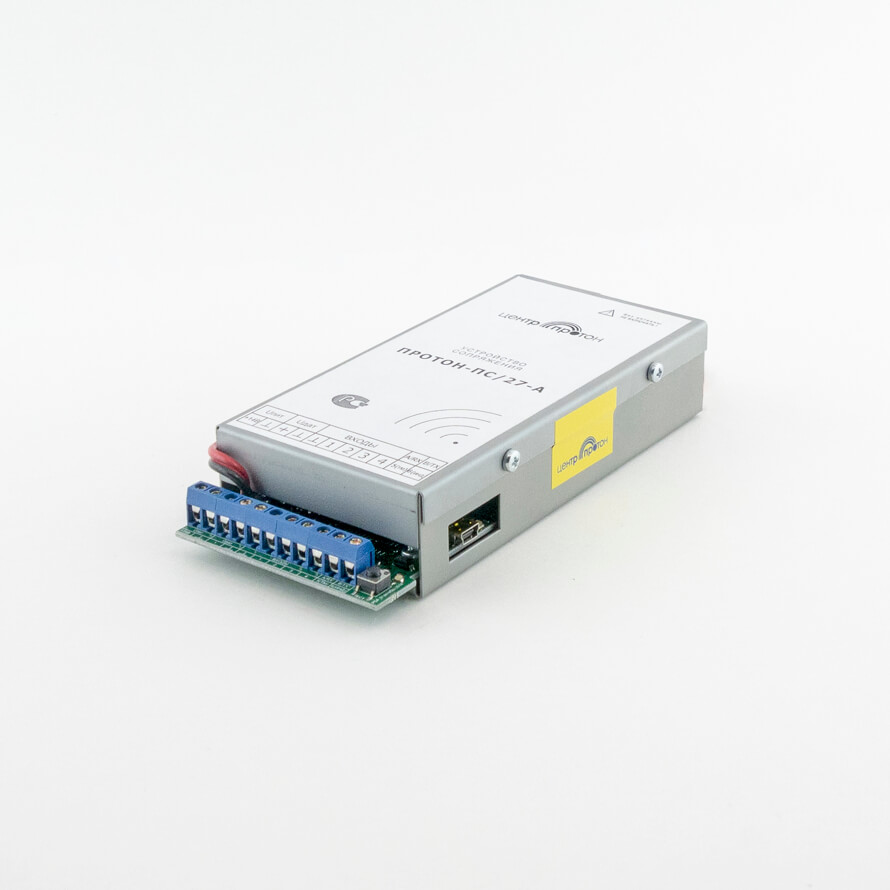

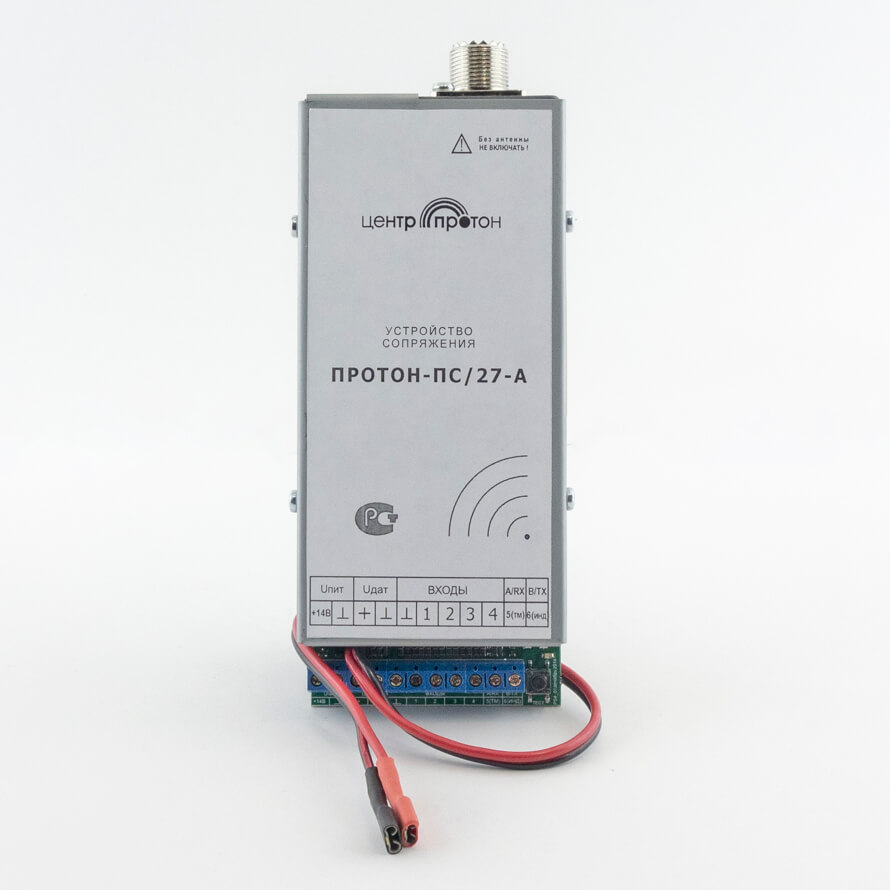

УС Протон ПС/27-А

Узнать цену Мой заказ

Описание

Устройство сопряжения обеспечивает прием сообщений от любого оборудования, имеющих на выходе нормально замкнутый или нормально разомкнутый контакт реле, и передачу данных сообщений на ПК «Протон» по радиоканалу на частоте 26,96 МГц. Устройство обеспечивает контроль канала связи передачей сообщений «Тест».



Назначение

Устройство предназначено для передачи сообщений от любого объектового оборудования, имеющих на выходе нормально замкнутый или нормально разомкнутый контакт реле, на программный комплекс ПК «Протон» по радиоканалу на частоте 26,96 МГц.



Каналы связи

  • Радиоканал с частотой 26,96 МГц.

  • Устройство сопряжения обеспечивает контроль шести шлейфов сигнализации. Количество состояний каждого ШС - три (нормально-замкнут, нормально-разомкнут, шлейф с оконечным сопротивлением 2,2 кОм).
  • Программирование входов на определенные виды извещений.
  • Передача сообщений по каналу GSM об изменении состояния шлейфа сигнализации.
  • Возможность подключения внешнего светодиода.
  • Подключение резервного АКБ напрямую к устройству сопряжения.
  • Кнопка “Тест” для проверки канала связи.
  • Устройство сопряжения обеспечивает отображение режимов работы с помощью светодиодов “Статус”, “АКБ/Сеть” и “Прием/Передача”.
  • Программирование через miniUSB
  • Поддерживает протоколы системы «Протон»: RRD, RPI, RPI+.
  • Отдельный выход «+Uдат», с электронной защитой, для питания внешней нагрузки (извещателей и т.п.).

Напряжение питания, В от 10 до 14
Потребляемый ток, А, не более:
- в дежурном режиме
- в режиме передачи
0,08
1,5
Номинальное напряжение резервного АКБ, В 12
Ток заряда резервного АКБ, А 0,3
Количество шлейфов сигнализации 6
Рабочая частота, МГц 26,96
Класс излучения F1D
Ширина полосы частот излучения, кГц, не более, на уровне минус 30 дБ 16,0
Мощность несущей частоты, Вт, при напряжении питания (13,8 ±0,2) В 2,0 ± 0,5
Номинальное волновое сопротивление для подключения антенно-фидерного устройства, Ом 50
Диапазон рабочих температур, °С от минус 25 до плюс 50
Габаритные размеры, мм, не более 170x71x30
Масса, кг, не более 0,3


Для электропитания устройства сопряжения НПО «Центр-Протон» выпускает блок питания ИП УО.
