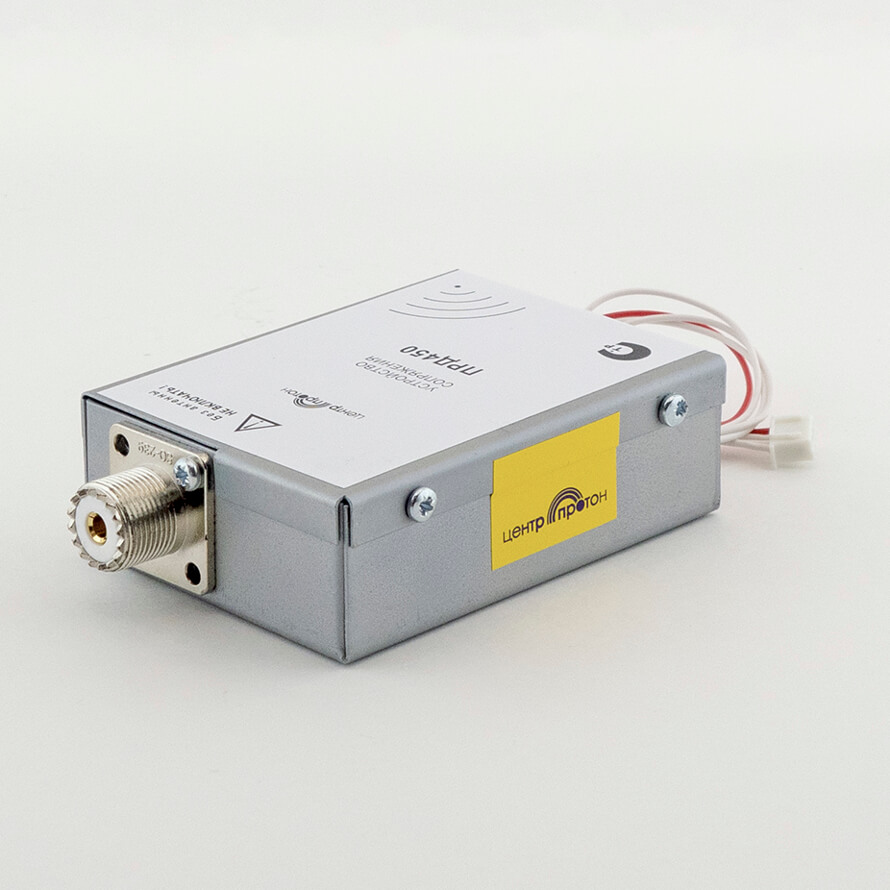

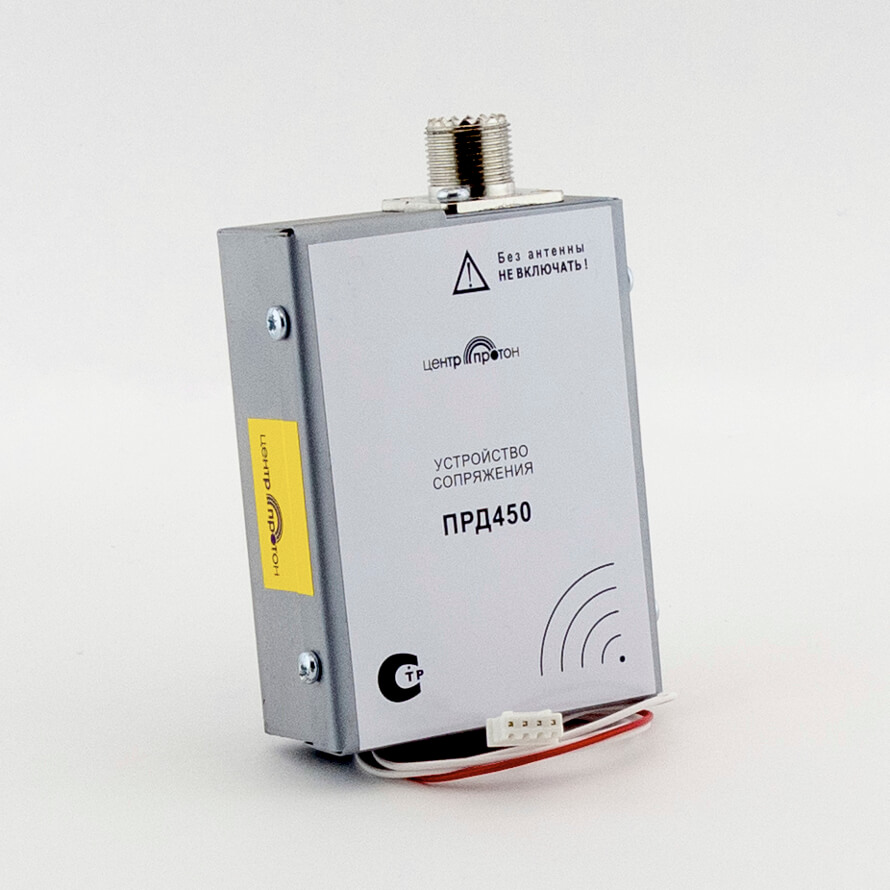

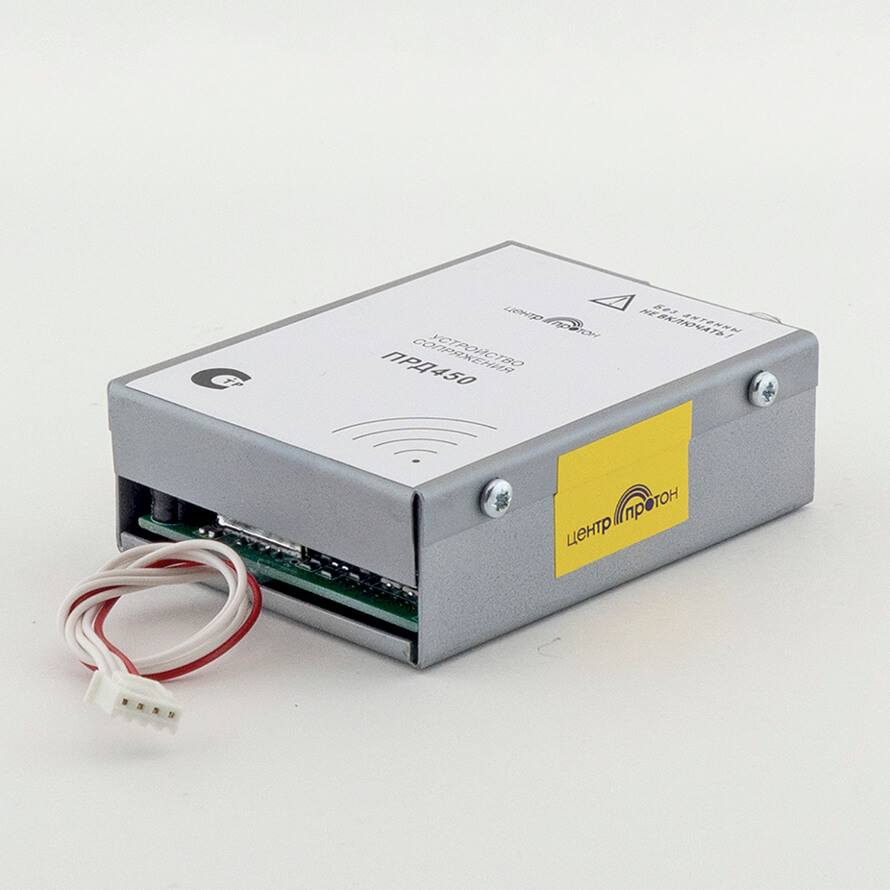

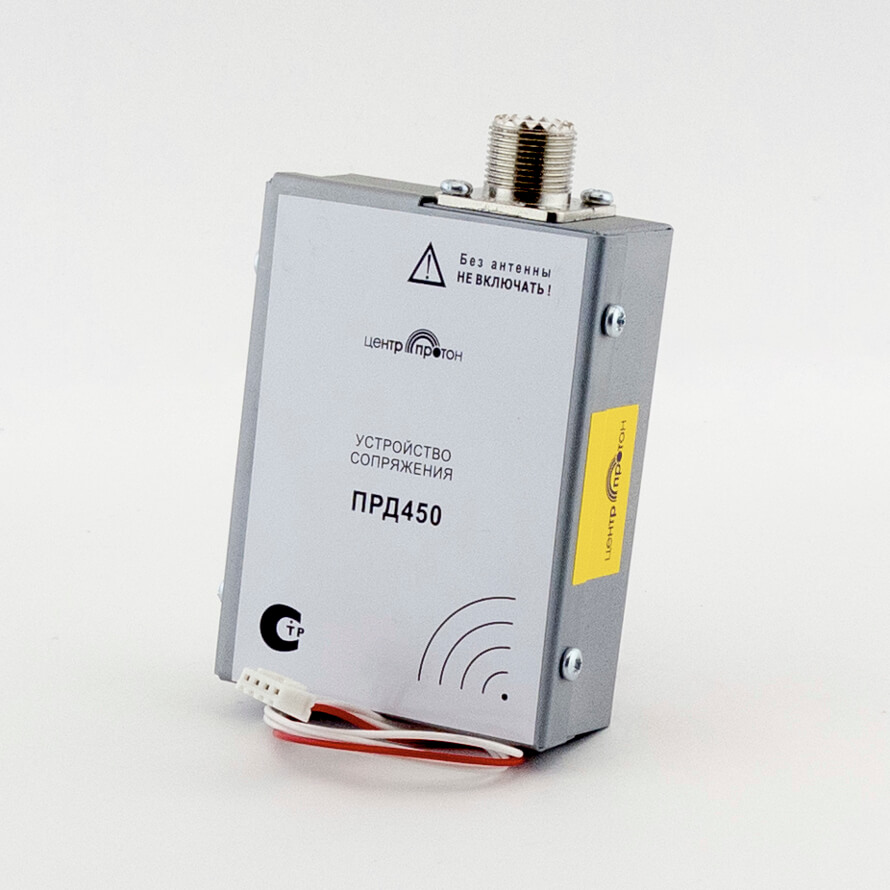

УС ПРД 450

Узнать цену Мой заказ

Описание

УС ПРД 450 может быть использовано в приборах «Протон» для передачи цифровых данных. Универсальные радиопередатчики ПРД применяются для передачи информационных сигналов (постановка/снятие охраны, тревога, пожар и других) на радиоприемник в систему централизованного наблюдения. Приемник соответствует ГОСТ 12252 и РД45.299-2002.



Назначение

Передатчик предназначается для передачи цифровых данных на радиоканале на разрешенной для общего пользования частоте. Прибор устанавливается в объектовые приборы «Протон», а также в ПЦН «Протон», Ретранслятор «Протон».



Каналы связи

  • Радио

  • Имеет защиту от рассогласования, короткого замыкания и обрыва в антенном кабеле.
  • Имеет защиту от перегрева выходного каскада. Два поддиапазона: 403 - 440 МГц и 440 - 470 МГц.
  • Передатчик соответствует требованиям к передатчикам, изложенным в Приложении к Решению ГКРЧ № 06-18-04-001.
  • Частота передатчика может быть перепрограммирована в своем диапазоне с шагом сетки 25 кГц или 12,5 кГц с помощью программатора PRDP-Prog версии 1.4.7 или выше.


Универсальные радиопередатчики ПРД применяются для передачи информационных сигналов (постановка/снятие охраны, тревога, пожар и других) на радиоприемник в систему централизованного наблюдения. Передатчик ПРД450 - перепрограммируемый внутри частотного диапазона в условиях эксплуатации с шагом частотной сетки 25 кГц. Возможно программирование на частоты, не кратные 25 кГц, например, с шагом частотной сетки 12,5 кГц. С помощью программного обеспечения можно задать конкретные значения для каждой из частот в пределах рабочего диапазона частот передатчика (частотные диапазоны 403 - 447 МГц, 440 - 470 МГц).

Напряжение питания от источника постоянного тока, В 12,0 ± 2,0
Потребляемый ток, А, в дежурном режиме, не более: 0,04
Потребляемый ток, А, в режиме передачи, не более: 1,5
Класс излучения 12К0F1D
Частотный разнос между каналами, кГц 25
Мощность несущей при напряжении питания (13,8 ± 0,2) В 5,5 Вт
Ширина полосы частот излучения при передаче информационных сообщений, кГц, не более, на уровне минус 30 дБ 16,0
Максимальная девиация частоты в диапазоне модулирующих частот от 1,0 до 1,5 кГц, кГц, не более 3,5
Отклонение частоты от номинального значения, не более ± 5×10-6
Уровень побочных излучений, мкВт, не более 2,5
Режим работы – повторно-кратковременный со скважностью не менее 2 и временем включенного состояния не более 1с
Скорость передачи информации, бод, не более 2400
Номинальное волновое сопротивление для подключения антенно-фидерного устройства, Ом 50
Диапазон рабочих температур, °С -25…+50
Габаритные размеры, мм, не более 110x70x30
Масса, кг, не более 0,25
