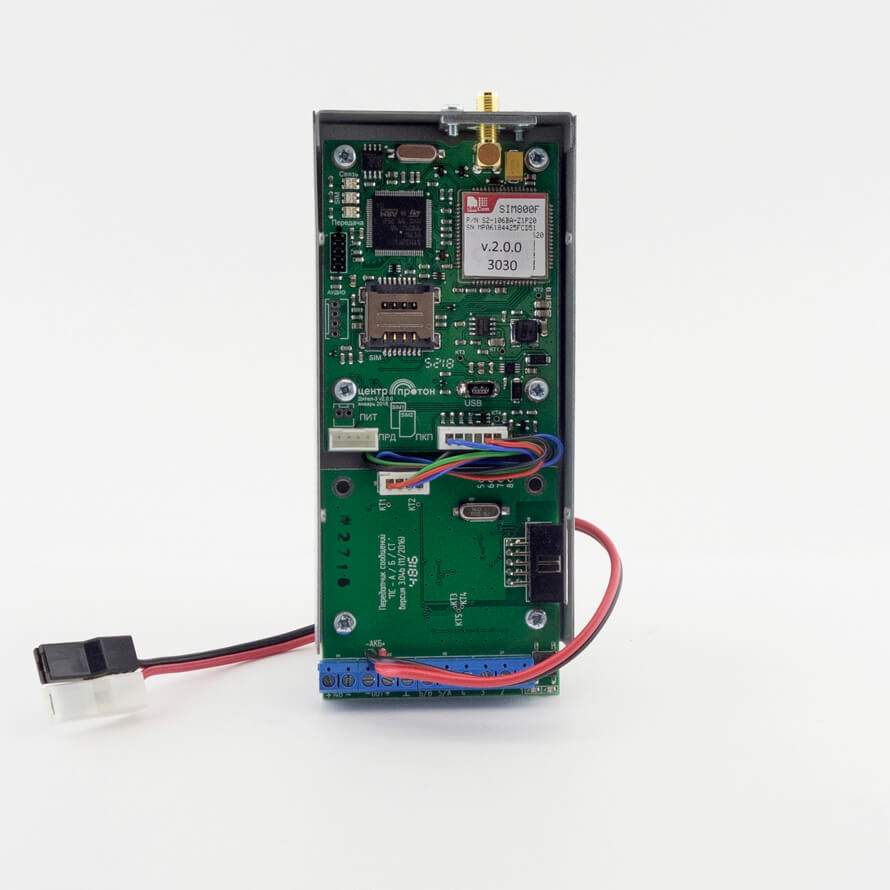

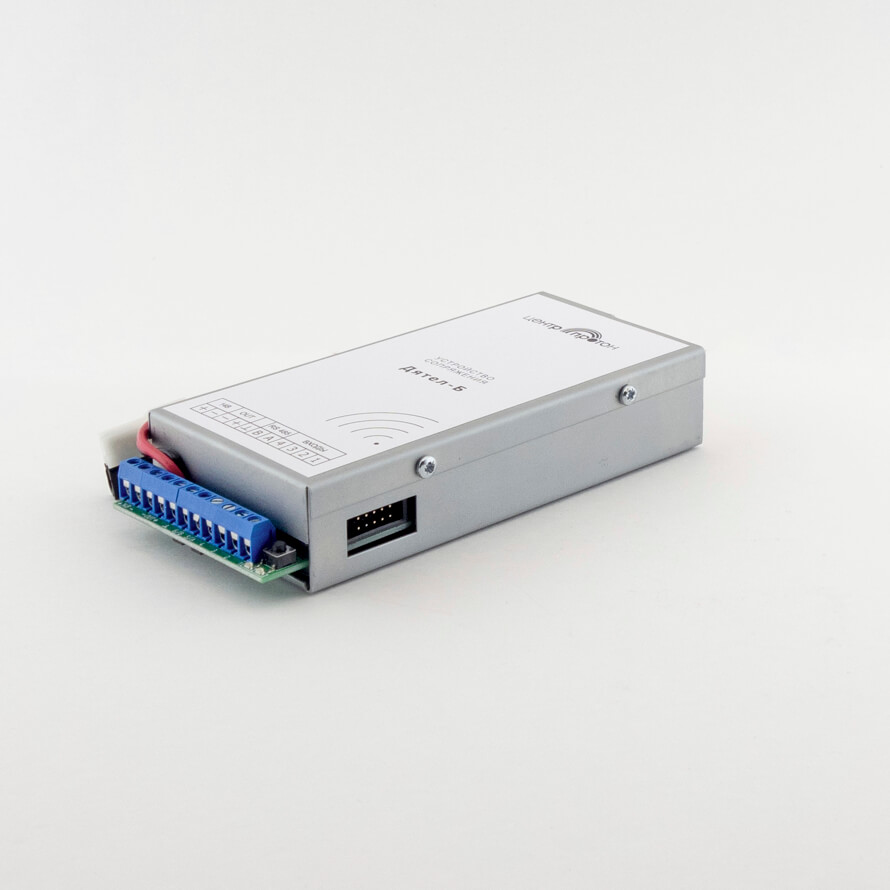

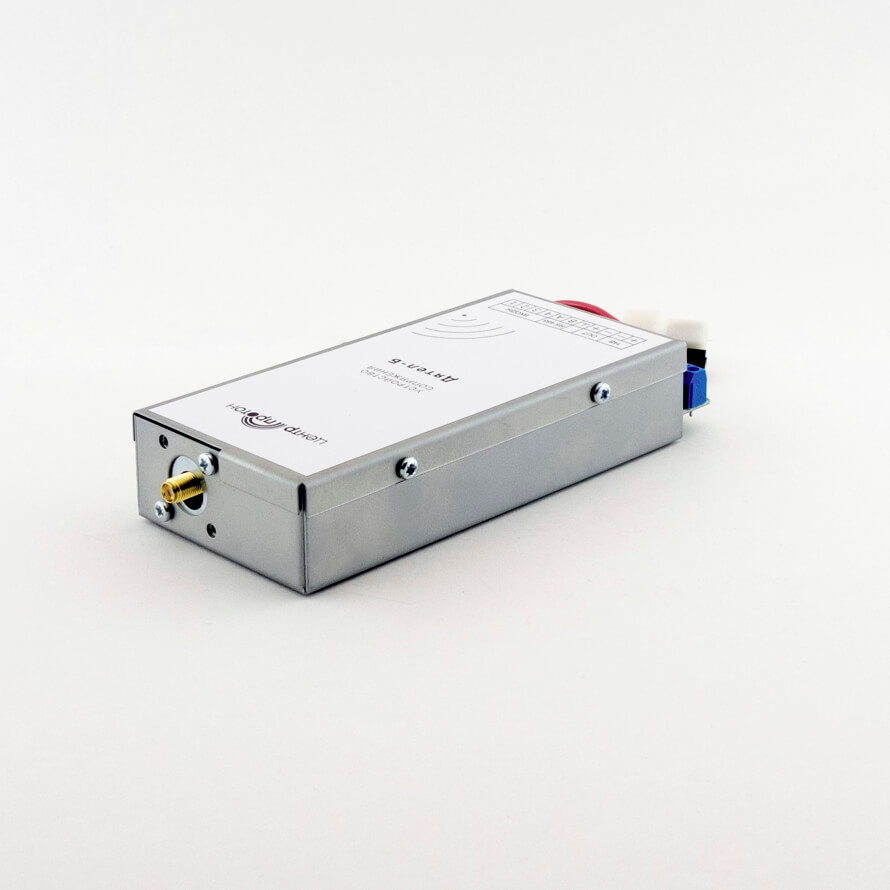

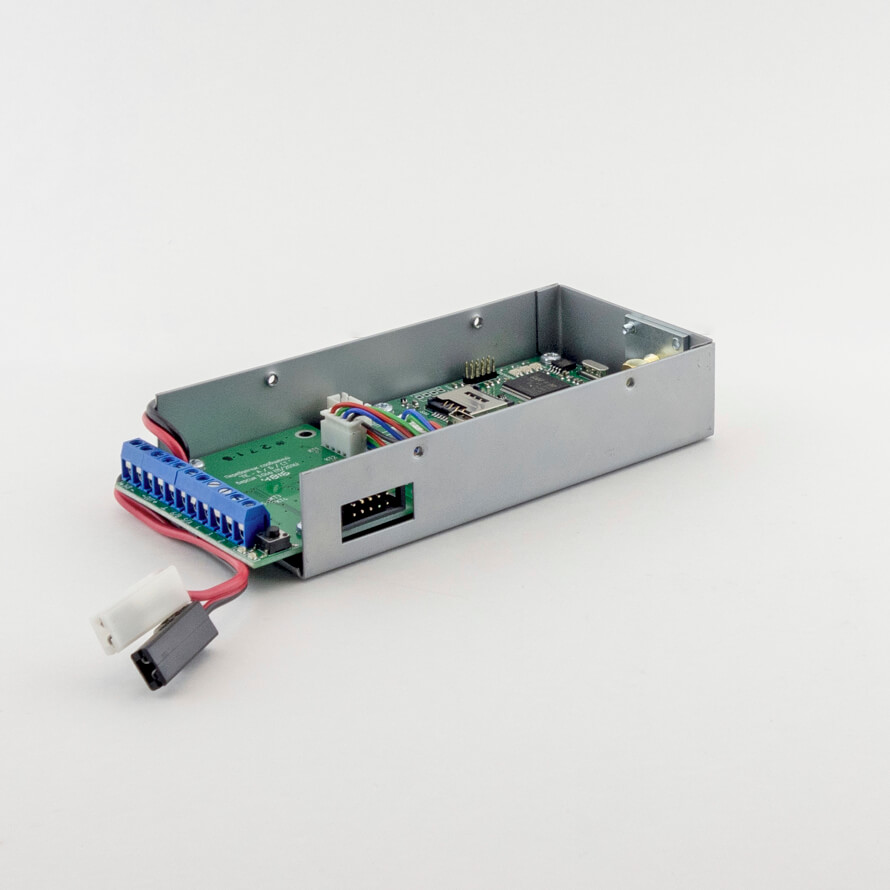

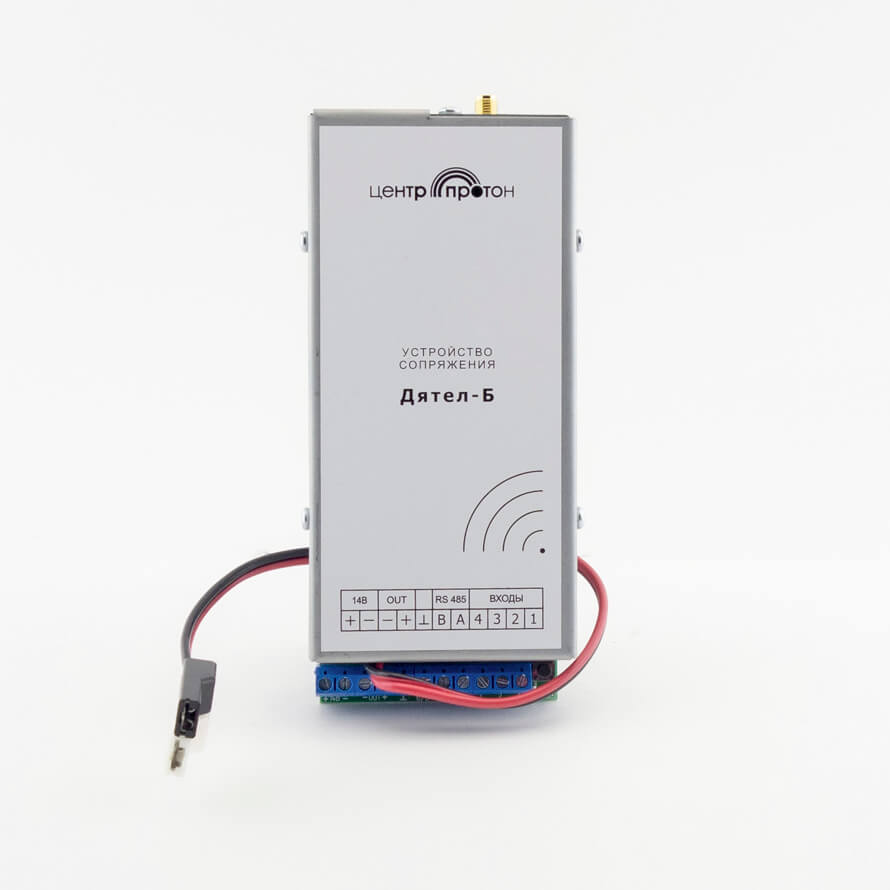

УС «Дятел-Б»

Узнать цену Мой заказ

Описание

Устройство сопряжения обеспечивает прием сообщений от интегрированной системы охраны “Орион” производства ЗАО НВП “Болид” и передачу данных сообщений на ПК «Протон» по GSM – каналу. Устройство обеспечивает контроль канала связи передачей сообщений «Тест».



Назначение

Устройство предназначено для передачи сообщений от интегрированной системы охраны “Орион” производства ЗАО НВП “Болид” на программный комплекс ПК «Протон» по каналу GSM.



Каналы связи

  • GSM

  • Прием сообщений от приемно-контрольных приборов интегрированной системы охраны «Орион»: ПКП «Сигнал-20» (версия выше 1.54), ПКП «Сигнал-20П SMD», ПКП «Сигнал-20М», ПКП «Сигнал-10», ПКП «С2000-4» и от контроллера двухпроводной линии «С2000-КДЛ».
  • Устройство сопряжения обеспечивает контроль двух шлейфов сигнализации. Количество состояний каждого ШС - три (нормально-замкнут, нормально-разомкнут, шлейф с оконечным сопротивлением 2,2 кОм).
  • Информативность: 192 вида сообщений от ПКП системы «Орион»; 13 видов собственных сообщений.
  • Подключение резервного АКБ напрямую к устройству сопряжения.
  • Передача сообщений по каналу GSM.
  • Кнопка “Тест” для проверки канала связи.
  • Устройство сопряжения обеспечивает отображение режимов работы с помощью светодиода «Передача» красного цвета и светодиода «Тест» зеленого цвета.
  • Подключение двух разных операторов сотовой связи.
  • Отслеживание баланса средств на SIM-картах и отправка уведомления при его снижении до заданного порога, удаленный запрос баланса.
  • Редактирование словаря сообщений.
  • Гибкая настройка доставки сообщений через голосовой канал, SMS и GPRS.
  • Контроль канала связи для каждого получателя передачей сообщений «Тест». Период контроля программируется.

Напряжение питания, В от 10,8 до 14,0
Номинальное напряжение резервного АКБ, В 12
Ток заряда резервного АКБ, А 0,3
Потребляемый ток, мА:
- в режиме GSM-коммуникации, не более
- в рабочем режиме без GSM-коммуникации, не более
430
280
Интерфейс связи с ИСО “Орион” RS-485
Количество подключаемых приборов 16
Режим работы в ИСО “Орион” Ведущий или ведомый
Количество шлейфов сигнализации 2
Количество серверов по GPRS 8
Количество телефонных номеров 64
Количество держателей SIM-карт 2
Диапазон рабочих температур, °С от минус 20 до плюс 50
Габаритные размеры, мм, не более 170x71x30
Масса, кг, не более 0,3
