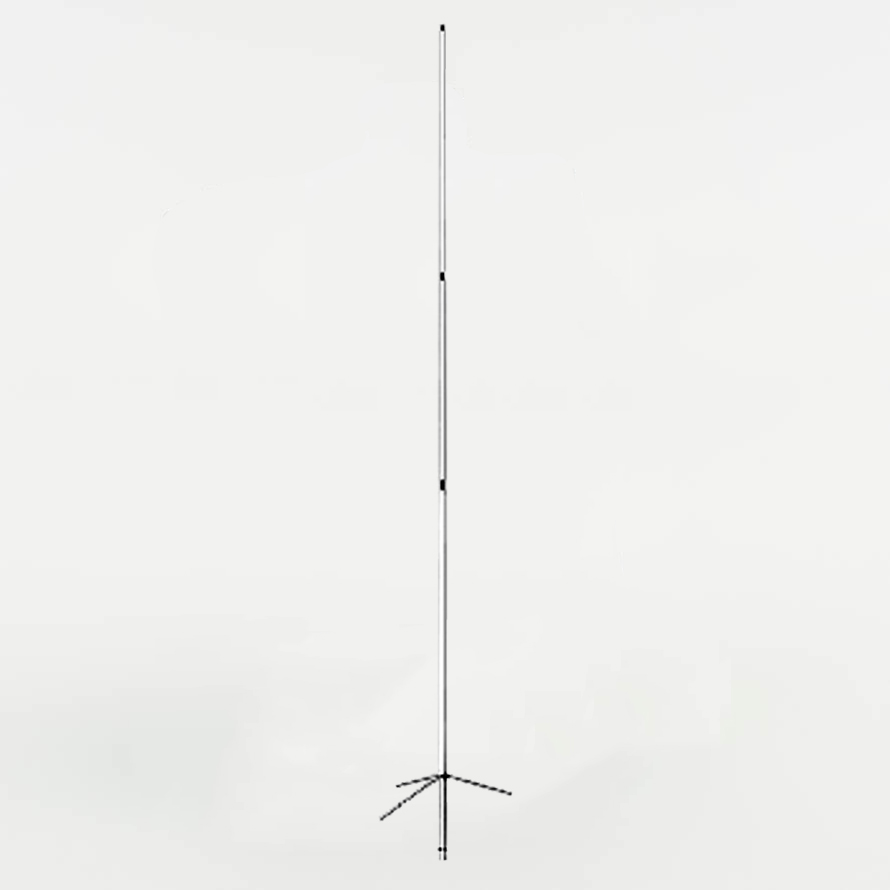

Антенна «Diamond F-23»

Узнать цену Мой заказ

Описание

Антенна предназначена для использования в качестве приемопередающей антенны в составе базового или стационарного радиооборудования



Назначение

Базовая антенна предназначена для использования в составе РСПИ «Протон», а также для любых других систем приема и передачи сообщений в диапазоне VHF (144–176 МГц). Рекомендуется для приема сообщений на ПЦН и ретранслятор.



Каналы связи

Радиоканал частотой 144...176 МГц.



  • Антенна поставляется с прочным алюминиевым креплением, обеспечивающим быструю и надежную установку на мачте.

  • Для удобной транспортировки фиберглассовый корпус разбит на три секции, а металлические соединительные муфты обеспечивают механическую прочность соединений.



  • Тип антенны коллинеарная с последовательным питанием

  • Электрическая длина 3х5/8

  • Диапазон частот, МГц 146...174

  • Полоса частот по уровню КСВ=1,5; МГц 3

  • Импеданс, Ом 50

  • Поляризация вертикальная

  • Усиление, dBi 10

  • ДН (в горизонтальной плоскости) круговая

  • Максимальная мощность, Вт 200

  • Гнездо соединительное SO-235

  • Ветровая нагрузка, м/с 40

  • Длина, мм 4530

  • Масса, кг 1,6

  • Диаметр мачты, мм 30...62
