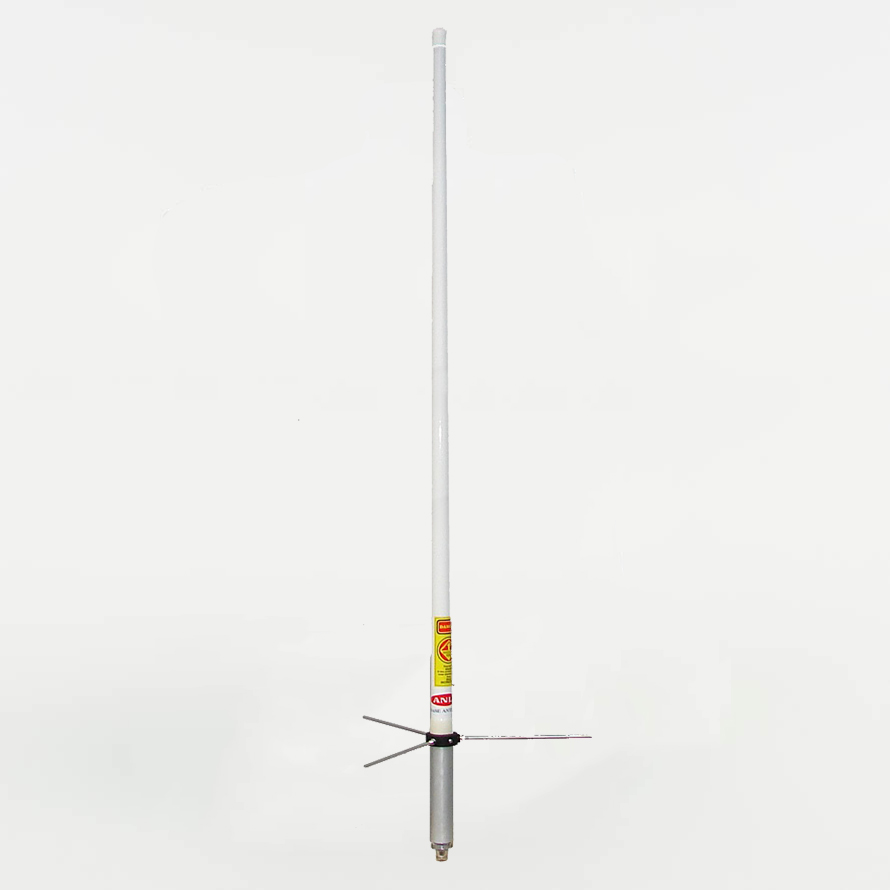

Антенна «ANLI A-300MU»

Узнать цену Мой заказ

Описание

Антенна «ANLI A-300MU» - антенна по радиоканалу базовой комплектации. Предназначена для работы с оборудованием торговых марок «Протон» и «Радиус».



Назначение

Базовая антенна предназначена для использования в составе РСПИ «Протон», а также для любых других систем приема и передачи сообщений в диапазоне UHF (400–512 МГц). Рекомендуется для приема сообщений на ПЦН и ретранслятор.



Каналы связи

400...512 МГц.



  • Высокое усиление, сопоставимое с усилением направленных антенн; высокие технические характеристики; прочная конструкция; возможность работы в любых климатических зонах; высокая ветроустойчивость. Антенна состоит из 6 излучающих элементов по 5/8 длины волны. Элементы соединены между собой фазосдвигающими дросселями, которые компенсируют отрицательный набег фазы в 135 градусов (3/8 дл. волны) и сами практически не излучают. Благодаря этому все 6 элементов, которые запитаны последовательно, излучают синфазно. За счет сложения их мощностей происходит сужение ДН в вертикальной плоскости (12 градусов по уровню -3 dB), при этом максимум ДН перпендикулярен оси антенны. Излучающие элементы изготовлены из высокопроводящей меди для снижения активных потерь.


Тип антенны   коллинеарная с последовательным питанием,

6X5/8λ
Диапазон рабочих частот, МГц

400...512
Полоса частот, МГц  15
Поляризация (при вертикальном расположении антенны)  вертикальная
 Импеданс, Ом  50
 ДН (в горизонтальной плоскости)  круговая
 Усиление, dBi  10
 Максимальная мощность, Вт  200
Гнездо соединительное  SO-239
Ветровая нагрузка, м/с 35
Длина, мм 3600
Масса, кг 2,2
Диаметр мачты, мм 30...70







Комплект поставки:

      • Антенна Барс 27
      • Хомуты крепления на мачту
      • Техническая документация
