Спасение жизни людей и сохранение имущества – основные задачи функционирования системы пожарной сигнализации. Минимизация ущерба при пожаре напрямую зависит от своевременного обнаружения и локализации очага возгорания.

Согласно действующим нормативным документам в области пожарной безопасности системами пожарной сигнализации должны оснащаться практически все общественные, производственные и административные здания и сооружения.

Система передачи извещений «Протон» предназначена для организации централизованных систем пожарного мониторинга и управления объектами в масштабе предприятия, района, города, региона с передачей извещений по каналам связи.

СПИ "ПРОТОН" соответствует требованиям технического регламента ЕАЭС 043/2017, сертификат соответствия № ЕАЭС RU C-RU.ПБ74.В.00811/23.

СПИ «Протон» обеспечивает прием извещений по различным каналам связи в любой комбинации

• радиоканалы на выделенных частотах из диапазонов 146-174 МГц и 403-470 МГц (собственные каналы связи);
• каналы сотовой связи GSM/GPRS, GSM/SMS – 2 SIM-карты;
• локальная сеть Ethernet / Wi-Fi;
• глобальная сеть Интернет.

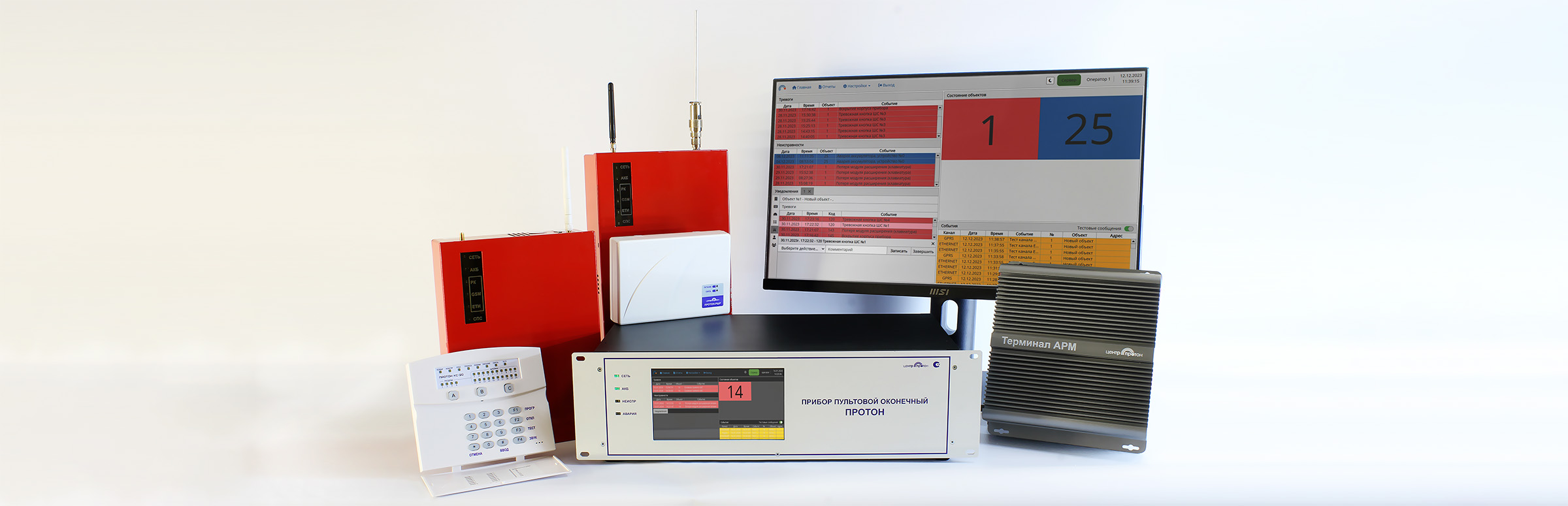

В состав системы входят:

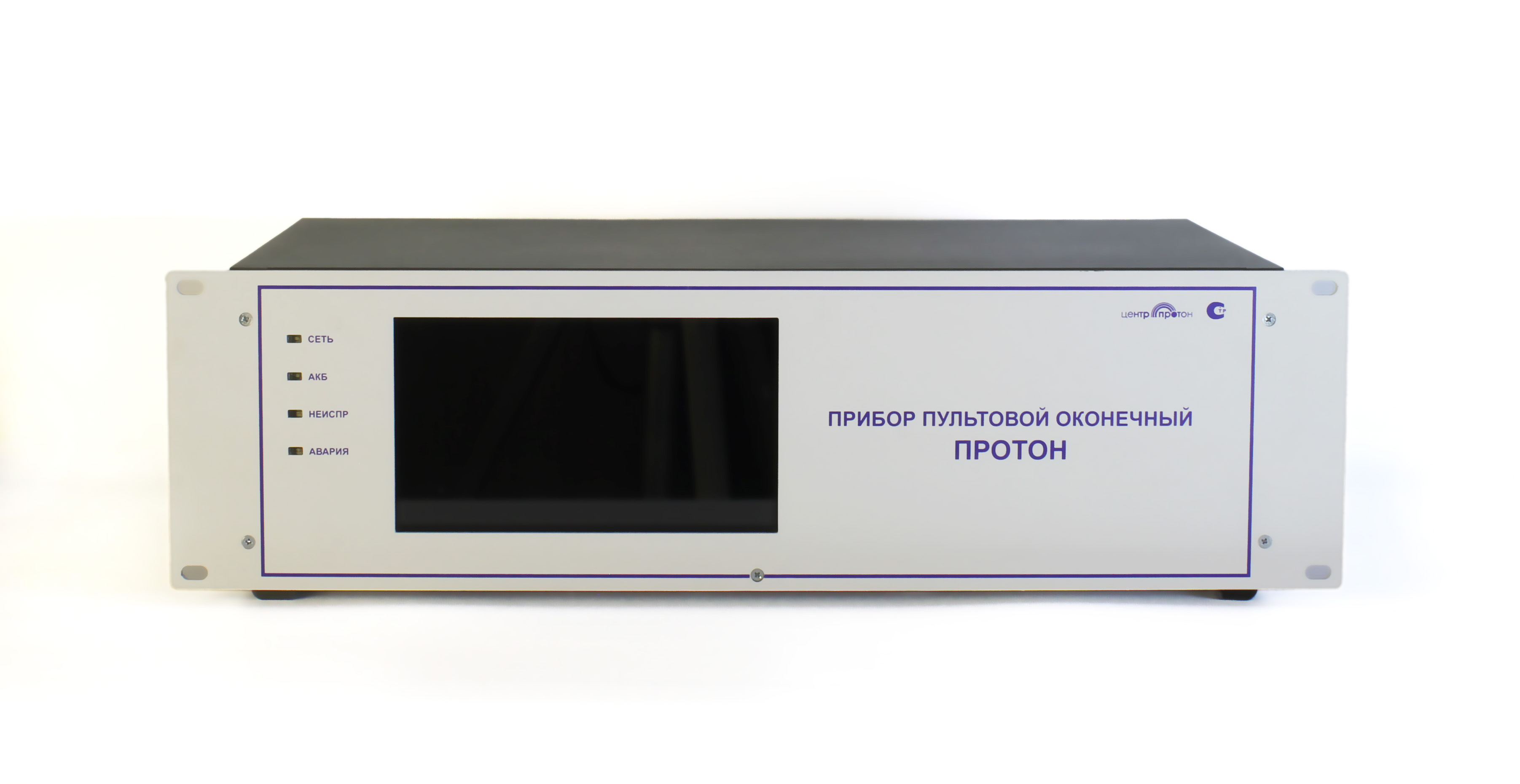

1. Прибор пультовой оконечный ППО «Протон» Прибор пультовой оконечный совмещен с оборудованием автоматизированного рабочего места диспетчера (далее - АРМ) и предназначен для приема от объектовых приборов ПОО/ППКП, преобразования и отображения посредством световой индикации и звуковой сигнализации информации о режиме работы систем пожарной автоматики на защищаемых объектах, представления сведений об объектах защиты, а также неисправностях технических средств СПИ и линий связи между компонентами СПИ. На ППО установлена операционная система Astra Linux, СУБД PostgreSql и программное обеспечение программного комплекса (ПК) «Протон». АРМ диспетчера организуется с помощью терминала АРМ (далее – терминал), к которому подключается монитор с размером экрана не менее 21 дюйма, а также клавиатура, мышь и звуковые колонки. В терминале также установлена операционная система Astra Linux и веб-браузер. Терминал подключаются в ту же локальную сеть пункта приема информации (далее – ППИ), что и ППО, либо в сеть Интернет (удаленное рабочее место). Может быть организовано до 32 рабочих мест диспетчеров системы.

2. Прибор объектовый ПОО/ППКП «Протон».  ПОО/ППКП предназначен для установки на контролируемом объекте и совмещает функции прибора объектового оконечного (ПОО) – по ГОСТ 34701 и пожарного приемно-контрольного прибора (ППКП) – по ГОСТ Р 53325. В качестве ПОО прибор обеспечивает прием извещений от приемно-контрольных приборов или других технических средств пожарной автоматики объекта, передачу принятой информации по каналу(ам) связи напрямую или через радиоретранслятор на ППО. В качестве ППКП прибор предназначен для приема, обработки и отображения сигналов от пожарных извещателей и иных устройств, взаимодействующих с прибором, контроля целостности и функционирования линий связи между прибором и устройствами, световой индикации и звуковой сигнализации событий, а также для дальнейшей передачи во внешние цепи и выдачи команд на другие устройства.

3. Клавиатура «Протон КС-20» подключается к прибору по линии связи № 1 интерфейса RS-485 и обеспечивает световую индикацию, звуковую сигнализацию и управление прибором.

4. Расширитель шлейфов «Протон-РШР» подключается к прибору по той же линии № 1, обеспечивает увеличение количества его шлейфов и подключаемых нагрузок. Питание клавиатуры и расширителя осуществляется с выхода «12В» прибора.

5. Радиоретранслятор РТР «Протон». Предназначен для приема извещений от объектовых приборов или других радиоретрансляторов, их усиления, преобразования и передачи на ППО или другие радиоретрансляторы.

6. Блок внешних радиоприемников «Протон» предназначен для приема сообщений по радиоканалу(ам) от объектовых приборов и РТР, их обработки и дальнейшей передачи по линии интерфейса Ethernet в ППО.

7. Устройства сопряжения предназначены для установки в ППО, ПОО/ППКП, РТР и БВР для обеспечения соответствующего канала (каналов) связи.

Общие характеристики системы:

−  максимальное количество адресуемых ПОО, взаимодействующих с ППО:

              - по радиоканалу  –   8000;

              - по остальным каналам  – 16000.

- максимальное число ППКП, подключаемых к ПОО:

              -  по дискретным контролируемым входам - 4;

             -  по цифровой соединительной линии – 16.

- передача от ПОО на ППО по каналу(ам) связи тревожных сигналов, формируемых системой пожарной автоматики объекта;

- автоматический контроль исправности каналов связи между ПОО, РТР, БВР и ППО;

- передача информационного пакета от ПОО на ППО по резервному каналу связи при неисправности или недоступности основного;

- информативность СПИ – не менее 100 видов извещений, в том числе:

а) о переходе системы пожарной сигнализации объекта в режим «Внимание»;

б) о переходе системы пожарной сигнализации объекта в режим «Пожар»;

в) о переходе систем, входящих в состав общей системы пожарной автоматики объектов, в режим «Пуск»;

г) о переходе системы пожарной автоматики объектов в режим «Неисправность»;

д) об отключении систем пожарной автоматики объектов или её отдельных со-ставляющих;

е) о переходе автоматических систем противопожарной защиты, входящих в состав общей системы пожарной автоматики объектов, в режим «Автоматика отключена».

− время задержки поступления и отображения извещения о пожаре и/или неисправности технических средств пожарной автоматики от ПОО на ППО – не более 20 с.

− приоритетная передача и регистрация извещения о пожаре по отношению к другим сигналам.

Приглашаем применять оборудование ООО НПО "Центр-Протон" для пожарного мониторинга. Система соответствует требованиям технического регламента ЕАЭС 043/2017
